Bauteil Kettengehänge · GK8 · EN 818-4

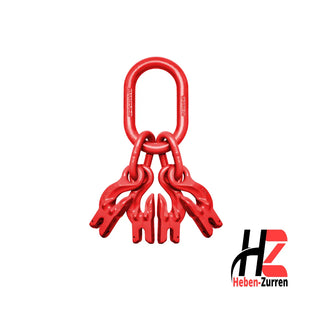

Aufhängering GK8 mit Verkürzungshaken für 4-Strang Anschlagketten
Der Aufhängering GK8 mit Verkürzungshaken ist die Komplettlösung für professionelle 4-Strang-Anschlagketten. Als oberer Anschlagpunkt verbindet der Ring das Kettengehänge sicher mit Kranhaken, Hebezeugen oder Traversen. Die integrierten Verkürzungshaken ermöglichen es, die Kettenstränge schnell und sicher anzupassen – ideal bei unterschiedlichen Anschlagpunkten. Gefertigt aus hochfestem Stahl der Güteklasse 8.
Varianten & Tragfähigkeit Beratung anfragenMaßgeblich sind Kennzeichnung, Artikelangaben und Prüfzeugnis des jeweiligen Artikels.
Wichtig: Diese Kombination ist ein Bauteil für Kettengehänge zum Heben nach EN 818-4 – nicht für die Ladungssicherung. Dafür benötigen Sie Zurrketten und Spannketten nach EN 12195-3.
Bei 4-Strang besonders beachten: Alle vorgesehenen Anschlagpunkte müssen tragend eingebunden sein. Keine Stränge „leer" laufen lassen, keine unzulässige Lastverteilung – WLL und Anschlagwinkel strikt einhalten.
Schnell-Check
Geeignet für
4-Strang
Kettendicken
6 – 13 mm
Norm
EN 818-4
Mit
Verkürzungshaken
Ihre Vorteile
- Flexibel verkürzen: Stranglängen direkt am Gehänge anpassen – schnell, sauber und ohne Improvisation
- Für 4-Strang: wenn Lasten über mehrere Anschlagpunkte stabil aufgenommen und sauber ausgerichtet werden müssen
- GK8 hochfest: hochfester Stahl für hohe Tragfähigkeit und lange Lebensdauer im Dauereinsatz
- Kombinierbar: passt zu gängigen Kranhaken, Hebezeugen und Traversen – je nach Bauform und Größe
Erklärt
Wofür die Verkürzungshaken bei 4-Strang gut sind
Bei vier Strängen kommt es darauf an, dass alle vier gleichmäßig tragen. Die Verkürzungshaken erlauben es, die Stranglängen anzugleichen – ohne die Kette zu tauschen:
Lastverteilung ausgleichen
Unterschiedliche Stranglängen bringen alle vier Anschlagpunkte auf gleiche Spannung.
Anschlaghöhen angleichen
Unterschiedlich hohe Punkte lassen sich auf eine Ebene bringen – auch in der Diagonalen.
Anschlagwinkel im Blick
Kürzere Stränge bedeuten größere Winkel – die zulässige Last sinkt.
Beim Verkürzen bleibt die Tragfähigkeit des Gehänges maßgeblich – sie wird immer vom schwächsten Glied bestimmt. Nach dem Verkürzen den Sitz aller vier Haken kontrollieren.
Technische Daten
Varianten im Überblick
| Tragfähigkeit | Passend für Ketten | Ausführung |
|---|---|---|
| 3,15 t | 6 mm | 4-Strang |
| 4,25 t | 8 mm | 4-Strang |
| 6,7 t | 10 mm | 4-Strang |
| 11,2 t | 13 mm | 4-Strang |
Die Ausführung richtet sich nach der Kettendicke Ihres Gehänges. Maßgeblich sind Kennzeichnung und Prüfzeugnis des Artikels.
Winkelabhängige Tragfähigkeit
4-Strang Anschlagkette GK8
Die Tragfähigkeit des Gehänges – nicht nur des Ringes – hängt vom Anschlagwinkel ab. Je weiter die Stränge auseinanderlaufen, desto geringer die zulässige Last. Die Werte gelten für symmetrische Belastung:
| Kettendicke | WLL 0 – 45° | WLL 45 – 60° | Norm |
|---|---|---|---|
| 6 mm | 2.360 kg | 1.700 kg | EN 818-4 |
| 8 mm | 4.250 kg | 3.150 kg | EN 818-4 |
| 10 mm | 6.700 kg | 4.750 kg | EN 818-4 |
| 13 mm | 11.200 kg | 8.000 kg | EN 818-4 |
| 16 mm | 17.000 kg | 12.500 kg | EN 818-4 |
Die angegebenen Tragfähigkeiten gelten für symmetrische Belastung. Bei unsymmetrischer Lastverteilung ist eine gesonderte Betrachtung nötig – sprechen Sie uns in dem Fall bitte an.
Auswahlhilfe
Welcher Aufhängering passt?
1
Kettendicke
Welche Kettenstärke hat Ihr Gehänge? Sie bestimmt die Ausführung.
2
Anschlagpunkte prüfen
Bei 4-Strang müssen alle vier Punkte tragend eingebunden sein.
3
Sitz kontrollieren
Nach dem Verkürzen festen Sitz aller Haken am Strang prüfen.
Nennen Sie uns Kettendicke und geplanten Anschlagwinkel – wir ordnen Ihnen die passende Ausführung zu: Beratung anfragen.
Typische Anwendungen
- Montage & Maschinenbau: Lasten ausrichten und Stränge passend verkürzen – ideal bei wechselnden Anschlagpunkten
- Stahlbau & Transport: mehrsträngige Anschlagketten flexibel an Bauteilgeometrien anpassen
- Werkstatt & Industrie: robuste Standardlösung für häufige Hebevorgänge mit Bedarf an schneller Längenanpassung
Wichtig zur Kombination
Bei 4-strängigen Gehängen entscheidet die Lastverteilung über die Sicherheit.
- Alle vorgesehenen Anschlagpunkte müssen tragend eingebunden sein – keine Stränge „leer" laufen lassen
- Güteklasse, Kettendicke und Ausführung müssen zueinander und zum übrigen Gehänge passen – bitte nach Artikelangaben und Prüfzeugnis auswählen
- Die Tragfähigkeit gilt für symmetrische Belastung; bei unsymmetrischer Lastverteilung ist Rücksprache nötig
- Nach dem Verkürzen den Sitz aller Haken an den Kettensträngen kontrollieren
- Vor jeder Nutzung Sichtprüfung auf Verformungen, Risse, Kerben und Verschleiß; beschädigte Bauteile sofort aussondern
Für die regelmäßige Prüfung im Betrieb: UVV-Prüfung von Anschlag- und Zurrmitteln.
Auswahlhilfe: Hebering / Aufhängering
Unsicher bei Strangzahl, Ringgröße oder Verkürzung? Der Guide führt durch die Auswahl inklusive typischer Anwendungen.
Guide: Hebering richtig auswählen Kategorie: Bauteile & KomponentenHäufige Fragen
Aufhängering mit Verkürzungshaken (4-Strang)
Wofür brauche ich die Verkürzungshaken?
Mit den Verkürzungshaken lassen sich die Stränge im Einsatz verkürzen, um Lasten sauber auszubalancieren oder unterschiedliche Anschlagpunkte auszugleichen.
Für welche Strangzahl ist die Ausführung geeignet?
Sie ist für 4-Strang-Anschlagketten ausgelegt – je nach Aufbau des Gehänges und passender Kettendicke. Verfügbar für 6, 8, 10 und 13 mm.
Wovon hängt die Tragfähigkeit ab?
Von der Kettendicke und vom Anschlagwinkel. Je weiter die Stränge auseinanderlaufen, desto geringer die zulässige Last – bei 6 mm etwa 2.360 kg bei 0–45°, aber nur 1.700 kg bei 45–60°.
Was muss ich bei 4-Strang besonders beachten?
Alle vorgesehenen Anschlagpunkte müssen tragend eingebunden sein. Keine Stränge „leer" laufen lassen und keine unzulässige Lastverteilung – WLL und Anschlagwinkel strikt einhalten. Die Werte gelten nur für symmetrische Belastung.
Kann ich die Kombination für die Ladungssicherung verwenden?
Nein. Sie ist ein Bauteil für Kettengehänge zum Heben nach EN 818-4. Für die Ladungssicherung benötigen Sie Zurrketten und Spannketten nach EN 12195-3.
Gibt es die Ausführung auch für 1- und 2-Strang?
Ja, es gibt eigene Ausführungen für 1- und 2-strängige Gehänge. Alle Varianten finden Sie in der Kategorie Bauteile & Komponenten.
Weitere Produkte & Kategorien
- Aufhängeringe für 3- und 4-Strang-Anschlagketten – ohne Verkürzungshaken
- Aufhängeringe für 1- und 2-Strang-Anschlagketten – ohne Verkürzungshaken
- Bauteile & Komponenten in GK8 und GK10 – Haken, Ringe, Glieder und Zubehör
- Zurrketten & Spannketten EN 12195-3 – für die Ladungssicherung
Passende Ausführung auswählen
Nennen Sie uns Kettendicke und geplante Anschlagpunkte – wir sagen Ihnen, welche Ausführung zu Ihrem 4-Strang-Gehänge passt.
Beratung anfragen E-Mail schreiben Alle Bauteile ansehen
Aufhängeringe mit Verkürzungshaken 4-Strang Anschlagketten/Kettengehänge
SKU: AUFVKH46
EN 1677-1
Prüfzeugnis optional (PDF)
1–4 Werktage ab Hamburg (Versandware)
