Bauteil Kettengehänge · GK8 · EN 818-4

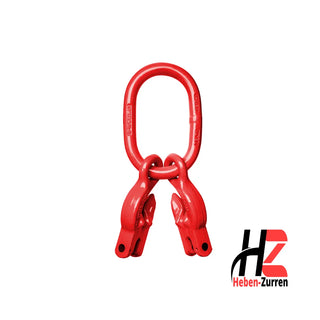

Aufhängering GK8 mit Verkürzungshaken für 2-Strang Anschlagketten
Der Aufhängering GK8 mit Verkürzungshaken ist die Lösung für professionelle 2-Strang-Anschlagketten. Als oberer Anschlagpunkt verbindet der Ring das Kettengehänge sicher mit Kranhaken, Hebezeugen oder Traversen. Die integrierten Verkürzungshaken ermöglichen es, die Stranglängen schnell und sauber anzupassen – ideal, wenn Lasten unterschiedliche Anschlagpunkte haben oder der Schwerpunkt nicht perfekt sitzt. Gefertigt aus hochfestem Stahl der Güteklasse 8.
Varianten & Tragfähigkeit Beratung anfragenMaßgeblich sind Kennzeichnung, Artikelangaben und Prüfzeugnis des jeweiligen Artikels.
Wichtig: Diese Kombination ist ein Bauteil für Kettengehänge zum Heben nach EN 818-4 – nicht für die Ladungssicherung. Dafür benötigen Sie Zurrketten und Spannketten nach EN 12195-3. Bei 2-strängigen Gehängen beeinflussen Anschlagwinkel und Lastverteilung die tatsächliche Tragfähigkeit.
Schnell-Check
Geeignet für
2-Strang
Kettendicken
6 – 13 mm
Norm
EN 818-4
Mit
Verkürzungshaken
Ihre Vorteile
- Stränge schnell anpassen: beide Kettenstränge direkt am Gehänge verkürzen – ohne Umhängen und ohne Improvisation
- Ideal für 2-Strang: wenn Lasten über zwei Anschlagpunkte aufgenommen werden und flexibel ausgeglichen werden muss
- GK8 hochfest: hochfester Stahl für hohe Tragfähigkeit und lange Lebensdauer im Dauereinsatz
- Kombinierbar: passt zu gängigen Kranhaken, Hebezeugen und Traversen – je nach Bauform und Größe
Erklärt
Wofür die Verkürzungshaken bei 2-Strang gut sind
Bei zwei Strängen muss die Last nicht nur hängen, sondern gleichmäßig auf beiden Strängen aufliegen. Die Verkürzungshaken erlauben es, die Stranglängen anzugleichen – ohne die Kette zu tauschen:
Schwerpunkt ausgleichen
Wenn die Last nicht mittig hängt, gleichen unterschiedliche Stranglängen sie aus.
Anschlaghöhen angleichen
Unterschiedlich hohe Anschlagpunkte lassen sich auf eine Ebene bringen.
Anschlagwinkel im Blick
Kürzere Stränge bedeuten größere Winkel – die zulässige Last sinkt.
Beim Verkürzen bleibt die Tragfähigkeit des Gehänges maßgeblich – sie wird immer vom schwächsten Glied bestimmt. Nach dem Verkürzen den Sitz beider Haken kontrollieren.
Technische Daten
Varianten im Überblick
| Tragfähigkeit | Ringmaß A | Passend für Ketten | Art.-Nr. |
|---|---|---|---|
| 1,6 t | A13 | 6 mm | AUFVKH26 |
| 2,8 t | A18 | 8 mm | AUFVKH28 |
| 4,25 t | A22 | 10 mm | AUFVKH210 |
| 6,7 t | A26 | 13 mm | AUFVKH213 |
Die Ringgröße richtet sich nach der Kettendicke Ihres Gehänges. Maßgeblich sind Kennzeichnung und Prüfzeugnis des Artikels.
Winkelabhängige Tragfähigkeit
2-Strang Anschlagkette GK8
Die Tragfähigkeit des Gehänges – nicht nur des Ringes – hängt vom Anschlagwinkel ab. Je weiter die Stränge auseinanderlaufen, desto geringer die zulässige Last. Die Werte gelten für symmetrische Belastung:
| Kettendicke | WLL 0 – 45° | WLL 45 – 60° | Norm |
|---|---|---|---|
| 6 mm | 1.600 kg | 1.120 kg | EN 818-4 |
| 8 mm | 2.800 kg | 2.000 kg | EN 818-4 |
| 10 mm | 4.250 kg | 3.150 kg | EN 818-4 |
| 13 mm | 6.700 kg | 5.300 kg | EN 818-4 |
| 16 mm | 10.000 kg | 8.000 kg | EN 818-4 |
Die angegebenen Tragfähigkeiten gelten für symmetrische Belastung. Bei unsymmetrischer Lastverteilung ist eine gesonderte Betrachtung nötig – sprechen Sie uns in dem Fall bitte an.
Auswahlhilfe
Welcher Aufhängering passt?
1
Kettendicke
Welche Kettenstärke hat Ihr Gehänge? Sie bestimmt die Ringgröße.
2
Anschlagwinkel
Der Winkel zwischen den Strängen bestimmt die zulässige Last.
3
Sitz kontrollieren
Nach dem Verkürzen festen Sitz beider Haken am Strang prüfen.
Nennen Sie uns Kettendicke und geplanten Anschlagwinkel – wir ordnen Ihnen die passende Ausführung zu: Beratung anfragen.
Typische Anwendungen
- Montage & Maschinenbau: Lasten sauber ausrichten und Stränge passend verkürzen – besonders praktisch bei wechselnden Anschlagpunkten
- Transport & Stahlbau: 2-Strang-Anschlagketten flexibel an Bauteilgeometrien anpassen
- Werkstatt & Industrie: robuste Standardlösung für häufige Hebevorgänge mit Bedarf an schneller Längenanpassung
Wichtig zur Kombination
Verkürzung ändert die Länge – und damit den Anschlagwinkel.
- Güteklasse, Kettendicke und Ringgröße müssen zueinander und zum übrigen Gehänge passen – bitte nach Artikelangaben und Prüfzeugnis auswählen
- Die Tragfähigkeit gilt für symmetrische Belastung; bei unsymmetrischer Lastverteilung ist Rücksprache nötig
- Nach dem Verkürzen den Sitz beider Haken an den Kettensträngen kontrollieren
- Vor jeder Nutzung Sichtprüfung auf Verformungen, Risse, Kerben und Verschleiß; beschädigte Bauteile sofort aussondern
Für die regelmäßige Prüfung im Betrieb: UVV-Prüfung von Anschlag- und Zurrmitteln.
Auswahlhilfe: Hebering / Aufhängering
Unsicher bei Strangzahl, Ringgröße oder Verkürzung? Der Guide führt durch die Auswahl inklusive typischer Anwendungen.
Guide: Hebering richtig auswählen Kategorie: Bauteile & KomponentenHäufige Fragen
Aufhängering mit Verkürzungshaken (2-Strang)
Wofür brauche ich die Verkürzungshaken bei 2-Strang?
Mit den Verkürzungshaken lassen sich die Stranglängen anpassen, um die Last auszubalancieren oder unterschiedliche Anschlaghöhen auszugleichen.
Für welche Ketten ist die Ausführung geeignet?
Vier Varianten von 6 mm bis 13 mm Kettendicke, jeweils als 2-Strang-Ausführung. Die Ringgröße folgt der Kettendicke.
Wovon hängt die Tragfähigkeit ab?
Von der Kettendicke und vom Anschlagwinkel. Je weiter die Stränge auseinanderlaufen, desto geringer die zulässige Last – bei 6 mm etwa 1.600 kg bei 0–45°, aber nur 1.120 kg bei 45–60°.
Was gilt bei unsymmetrischer Belastung?
Die angegebenen Werte gelten für symmetrische Belastung. Bei unsymmetrischer Lastverteilung ist eine gesonderte Betrachtung nötig – sprechen Sie uns in dem Fall bitte an.
Kann ich die Kombination für die Ladungssicherung verwenden?
Nein. Sie ist ein Bauteil für Kettengehänge zum Heben nach EN 818-4. Für die Ladungssicherung benötigen Sie Zurrketten und Spannketten nach EN 12195-3.
Gibt es die Ausführung auch für 1-Strang?
Weitere Produkte & Kategorien
- Aufhängering mit Verkürzungshaken für 1-Strang
- Aufhängeringe für 1- und 2-Strang-Anschlagketten – ohne Verkürzungshaken
- Bauteile & Komponenten in GK8 und GK10 – Haken, Ringe, Glieder und Zubehör
- Zurrketten & Spannketten EN 12195-3 – für die Ladungssicherung
Passende Ausführung auswählen
Nennen Sie uns Kettendicke und geplanten Anschlagwinkel – wir sagen Ihnen, welche Ausführung zu Ihrem Gehänge passt.
Beratung anfragen
E-Mail schreiben
Alle Bauteile ansehen
Aufhängering mit Verkürzungshaken für 2- Strang Anschlagketten
SKU: AUFVKH26
EN 818-4 und EN 1677-2
Prüfzeugnis optional (PDF)
1–4 Werktage ab Hamburg (Versandware)
Verfügbarkeit
100% sichere Zahlungsweise
