Forst · Zug & Rücke · Klasse 8

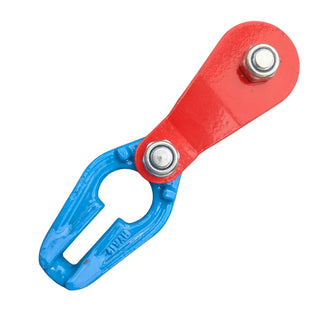

Seilrolle mit Gleitbügel – für Seil- und Kettenverbindungen
Die Seilrolle mit Gleitbügel ist eine kompakte, robuste Verbindungslösung zum Einbinden von Ketten und Stahlseilen. Durch die integrierte Rolle lässt sich das Seil leichter führen und bewegen. Der Gleitbügel ist beidseitig verwendbar und kann je nach Anwendung an einer passenden Stelle am Seil montiert werden. Ausführung aus legiertem Stahl der Klasse 8, lackiert in Blau oder Rot.
Technische Daten Beratung anfragenHinweis: Bitte vor dem Einsatz prüfen, ob Ausführung und Tragfähigkeit zur geplanten Anwendung passen. Maßgeblich sind die Angaben am jeweiligen Artikel.
Wichtig: Diese Seilrolle ist für Zug- und Rücke-Anwendungen im Forst- und Seilbereich vorgesehen – nicht als Anschlagmittel zum Heben und nicht für den Kranbetrieb. Für Hebeanwendungen benötigen Sie Anschlagketten und Kettengehänge nach EN 818-4. Sichtprüfung vor jeder Nutzung; beschädigte Teile sofort aussondern.
Schnell-Check
Tragfähigkeit
5 t
ca. 4.900 daN
Max. Seil-Ø
10 mm
Passende Kette
7 / 8 mm
Gewicht
1,21 kg
Ihre Vorteile
- Mit Rolle – für leichteres Führen und Bewegen des Seils
- Beidseitig verwendbar – flexible Montage am Seil
- Robuste Ausführung aus legiertem Stahl der Klasse 8, lackiert in Blau oder Rot
- Kompakte Bauform – gut geeignet für praxisnahe Anwendungen im Seil- und Zugbereich
Technische Daten
Seilrolle mit Gleitbügel – Art.-Nr. 3689-10
| Merkmal | Wert |
|---|---|
| Max. Seil-Ø | 10 mm |
| Passende Kette (Ø) | 7 / 8 mm |
| Abmessung a | 52 mm |
| Abmessung b | 115 mm |
| Abmessung c | 50 mm |
| Abmessung d | 10 mm |
| Abmessung e | 33 mm |
| Abmessung f | 12 mm |
| Abmessung i | 31 mm |
| Abmessung L | 194 mm |
| Tragfähigkeit (WLL) | 5 t – ca. 4.900 daN |
| Gewicht | 1,21 kg je Stück |
| Verpackungseinheit | 1 Stück |
| Karton | 10 Stück |

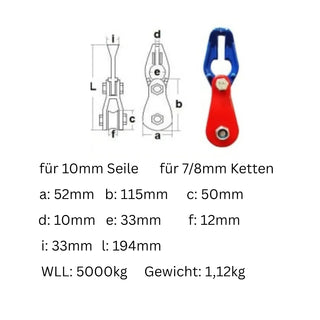

Die Abmessungen a bis f, i und L beziehen sich auf die Maßskizze am Artikel. Maßgeblich sind die Angaben des jeweiligen Artikels.
Typische Anwendungen
- Verbinden und Führen von Stahlseilen und Ketten
- Praxisanwendungen im Forst- und Zugbereich, etwa als Anschlag- oder Zugpunkt am Seil
Sicherheit & Prüfung
- Vor jeder Nutzung eine Sichtprüfung auf Beschädigungen, Verformungen und Verschleiß durchführen
- Nur innerhalb der angegebenen Tragfähigkeit (WLL) verwenden
- Nur passende, unbeschädigte Komponenten kombinieren – Seil- und Kettenmaße beachten
- Bei Unsicherheit zur passenden Ausführung kurz Rückfrage stellen
Lieferumfang
- 1 × Seilrolle mit Gleitbügel, lackiert in Blau oder Rot
Weitere Produkte & Kategorien
- Forstketten & Rückeketten GK8 – alle Varianten, Größen und Endbeschläge
- Kettengehänge & Anschlagketten GK8 (EN 818-4) – für Hebevorgänge
- Zurrketten & Spannketten EN 12195-3 – für die Ladungssicherung
- UVV-Prüfung von Anschlag- und Zurrmitteln
Seilrolle mit Gleitbügel konfigurieren
Schicken Sie uns kurz die Seil- und Kettenmaße sowie den Einsatzzweck – wir helfen bei der passenden Auswahl.
Beratung anfragen
Alle Forstketten ansehen
Seilrolle mit Gleitbügel für Forstketten
SKU: SGBR
Norm auf Anfrage
Prüfzeugnis optional (PDF)
1–4 Werktage ab Hamburg (Versandware)
