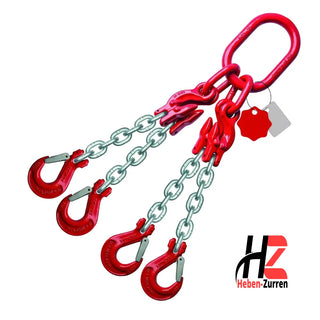

4‑Strang Anschlagkette GK8 mit Verkürzungshaken – stabiler Anschlag, sauberer Lastsitz
Diese 4‑Strang Anschlagkette mit Verkürzungshaken (GK8) ist die richtige Wahl, wenn du Lasten über mehrere Anschlagpunkte stabil führen willst und gleichzeitig unterschiedliche Anschlaghöhen ausgleichen musst. Durch die Verkürzung pro Strang stellst du die Stranglängen schnell passend ein – ohne Umbau und ohne Improvisation. Gefertigt nach EN 818‑4 (WLL abhängig von Neigungswinkel und Lastverteilung).
„Wichtig: Alle vorgesehenen Anschlagpunkte müssen tragend eingebunden sein. Keine Stränge ‘leer’ laufen lassen, keine unzulässige Lastverteilung — WLL und Anschlagwinkel strikt einhalten.“
4× Verkürzung
Verkürzungshaken pro Strang – schnell anpassen, sauber ausrichten.
Oberflächen
Schwarz KTL‑beschichtet oder galvanisch verzinkt – passend zu Einsatz & Umgebung.
Haken
Lasthaken mit Sicherungsfalle – sicher einhängen, zuverlässig halten.
Hinweis: Maßgeblich sind die Angaben/Kennzeichnungen am Produkt. Für die Auslegung sind u. a. Anschlagart, Neigungswinkel und Lastverteilung entscheidend.{/* HERO (kaufnah, variantenspezifisch) */}
Auswahlhilfe (WLL/Winkel/Größe)
Für WLL‑Tabellen, Winkel‑Hinweise und Auswahl je Kettenstärke nutze bitte die passenden Auswahlseiten: Anschlagkette 6mm, Anschlagkette 8mm, Anschlagkette 10mm.
Zur Übersicht aller Varianten: Anschlagketten (Übersicht) | Zur allgemeinen 4‑Strang‑Auswahlhilfe: 4‑Strang Auswahlhilfe
Zur Übersicht aller Varianten: Anschlagketten (Übersicht) | Zur allgemeinen 4‑Strang‑Auswahlhilfe: 4‑Strang Auswahlhilfe
Warum 4‑Strang mit Verkürzungshaken (pro Strang) in der Praxis Zeit spart
Mit vier Strängen kannst du Lasten über mehrere Anschlagpunkte stabil aufnehmen. Die Verkürzung pro Strang ist der entscheidende Vorteil, wenn Anschlagpunkte nicht auf gleicher Höhe liegen oder die Last nicht perfekt symmetrisch ist. Du passt die Stranglängen direkt am Gehänge an – die Last hängt sauberer, das Handling wird einfacher.
Typische Einsätze
- Maschinen, Motoren, große Baugruppen, Stahlbauteile
- Lasten mit mehreren Anschlagpunkten und ungleichen Anschlaghöhen
- Werkstatt, Industrie, Bau, Logistik, Verladung
- Sonderanwendungen, bei denen Stranglängen schnell angepasst werden müssen
Aufbau: Aufhängering, 4 Stränge, 4× Verkürzung und Lasthaken mit Sicherungsfalle
- Aufhängering als zentraler Anschlagpunkt am Kranhaken
- 4‑Strang GK8‑Kette als tragendes Verbindungselement
- Verkürzungshaken pro Strang zur schnellen Längenanpassung
- Lasthaken mit Sicherungsfalle für sicheres Einhängen am Anschlagpunkt
Bedienung: Stränge einhängen, Stranglängen über die Verkürzung so einstellen, dass die Last möglichst symmetrisch hängt. WLL beachten (winkelabhängig) und Lastverteilung korrekt auslegen.
Oberfläche: schwarz KTL‑beschichtet oder galvanisch verzinkt

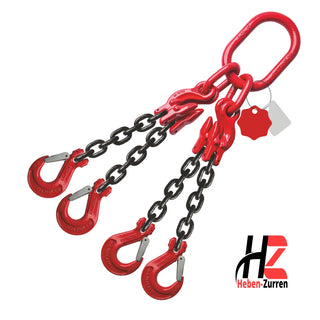

- Schwarz KTL‑beschichtet (Elektrophorese): gleichmäßige, hochwertige Beschichtung – optisch sauber, robust im Arbeitsalltag.
- Galvanisch verzinkt: helle Oberfläche – sinnvoll, wenn du eine verzinkte Ausführung bevorzugst.
Hinweis: Die passende Oberfläche hängt vom Einsatzbereich ab. Wenn du unsicher bist: kurze Anfrage über die Kontaktseite.
Konfiguration: so stellst du deine Ausführung zusammen
- Kettenstärke wählen: 6 mm, 8 mm, 10 mm oder 13 mm.
- Nutzlänge festlegen – passend zu Anschlagpunkten und Handling.
- Verkürzung nutzen: pro Strang die Länge einstellen, bis die Last sauber hängt.
- Oberfläche wählen: schwarz KTL‑beschichtet oder galvanisch verzinkt.
- Anschlagwinkel beachten: WLL ist winkelabhängig (0–45° vs. 45–60°).
- Lastverteilung prüfen: möglichst symmetrisch auf alle vier Anschlagpunkte verteilen.
Tipp: Für exakte WLL‑Werte je Kettenstärke nutze die Auswahlhilfen oben – oder frag kurz an, wenn du Sonderfälle hast.
Tragfähigkeit (WLL) & Anschlagwinkel – Auswahl über die passenden Tabellen
Bei 4‑Strang‑Gehängen beeinflussen Anschlagwinkel und Lastverteilung die zulässige Tragfähigkeit (WLL). Nutze für die Auswahl bitte die Tabellen je Kettenstärke: Anschlagkette 6mm, Anschlagkette 8mm, Anschlagkette 10mm.
Wenn du Sonderlängen oder eine spezielle Ausführung brauchst: Beratung anfragen.
Wenn du Sonderlängen oder eine spezielle Ausführung brauchst: Beratung anfragen.
Sicherheit, Normen & Dokumentation
Das Kettengehänge wird nach EN 818‑4 gefertigt; Komponenten (z. B. Haken) entsprechen je nach Ausführung der passenden Normenlage (häufig EN 1677‑1).
Inkl. Prüfzeugnis – geprüft & dokumentiert.
Bitte beachte: Nur im Rahmen der zulässigen Tragfähigkeit einsetzen, Winkel beachten, geeignete Anschlagpunkte wählen, keine unzulässigen Kantenbelastungen und Sichtprüfung vor jedem Einsatz.
Vorteile im Alltag
- 4× Verkürzungshaken – pro Strang schnell anpassen
- Stabile Lastführung über mehrere Anschlagpunkte
- Sauberer Lastsitz durch korrekt eingestellte Stranglängen
- Lasthaken mit Sicherungsfalle – sicher einhängen
- Oberfläche wählbar: schwarz KTL‑beschichtet oder galvanisch verzinkt
- Einzeln geprüft & dokumentiert – inkl. Prüfzeugnis
FAQ – 4‑Strang Anschlagkette GK8 mit Verkürzungshaken
Lieferung & Service
- Lieferzeit: i. d. R. 1–4 Werktage ab Lager Hamburg (Sonderausführungen abweichend)
- Fragen/Sonderfall: bitte über die Kontaktseite anfragen
Jetzt konfigurieren: 4‑Strang Anschlagkette GK8 mit Verkürzungshaken
Du willst Sonderlängen oder eine spezielle Ausführung? Schreib kurz – wir konfigurieren passend zur Vorgabe.
4-Strang Anschlagkette mit Verkürzungshaken Gk8
SKU: AKVK46058
EN-818-4
Prüfzeugnis optional (PDF)
1–4 Werktage ab Hamburg (Versandware)
Verfügbarkeit
100% sichere Zahlungsweise
4‑Strang Anschlagkette GK8 mit Verkürzungshaken – stabiler Anschlag, sauberer Lastsitz
Diese 4‑Strang Anschlagkette mit Verkürzungshaken (GK8) ist die richtige Wahl, wenn du Lasten über mehrere Anschlagpunkte stabil führen willst und gleichzeitig unterschiedliche Anschlaghöhen ausgleichen musst. Durch die Verkürzung pro Strang stellst du die Stranglängen schnell passend ein – ohne Umbau und ohne Improvisation. Gefertigt nach EN 818‑4 (WLL abhängig von Neigungswinkel und Lastverteilung).
„Wichtig: Alle vorgesehenen Anschlagpunkte müssen tragend eingebunden sein. Keine Stränge ‘leer’ laufen lassen, keine unzulässige Lastverteilung — WLL und Anschlagwinkel strikt einhalten.“
4× Verkürzung
Verkürzungshaken pro Strang – schnell anpassen, sauber ausrichten.
Oberflächen
Schwarz KTL‑beschichtet oder galvanisch verzinkt – passend zu Einsatz & Umgebung.
Haken
Lasthaken mit Sicherungsfalle – sicher einhängen, zuverlässig halten.
Hinweis: Maßgeblich sind die Angaben/Kennzeichnungen am Produkt. Für die Auslegung sind u. a. Anschlagart, Neigungswinkel und Lastverteilung entscheidend.{/* HERO (kaufnah, variantenspezifisch) */}
Auswahlhilfe (WLL/Winkel/Größe)
Für WLL‑Tabellen, Winkel‑Hinweise und Auswahl je Kettenstärke nutze bitte die passenden Auswahlseiten: Anschlagkette 6mm, Anschlagkette 8mm, Anschlagkette 10mm.
Zur Übersicht aller Varianten: Anschlagketten (Übersicht) | Zur allgemeinen 4‑Strang‑Auswahlhilfe: 4‑Strang Auswahlhilfe
Zur Übersicht aller Varianten: Anschlagketten (Übersicht) | Zur allgemeinen 4‑Strang‑Auswahlhilfe: 4‑Strang Auswahlhilfe
Warum 4‑Strang mit Verkürzungshaken (pro Strang) in der Praxis Zeit spart
Mit vier Strängen kannst du Lasten über mehrere Anschlagpunkte stabil aufnehmen. Die Verkürzung pro Strang ist der entscheidende Vorteil, wenn Anschlagpunkte nicht auf gleicher Höhe liegen oder die Last nicht perfekt symmetrisch ist. Du passt die Stranglängen direkt am Gehänge an – die Last hängt sauberer, das Handling wird einfacher.
Typische Einsätze
- Maschinen, Motoren, große Baugruppen, Stahlbauteile
- Lasten mit mehreren Anschlagpunkten und ungleichen Anschlaghöhen
- Werkstatt, Industrie, Bau, Logistik, Verladung
- Sonderanwendungen, bei denen Stranglängen schnell angepasst werden müssen
Aufbau: Aufhängering, 4 Stränge, 4× Verkürzung und Lasthaken mit Sicherungsfalle
- Aufhängering als zentraler Anschlagpunkt am Kranhaken
- 4‑Strang GK8‑Kette als tragendes Verbindungselement
- Verkürzungshaken pro Strang zur schnellen Längenanpassung
- Lasthaken mit Sicherungsfalle für sicheres Einhängen am Anschlagpunkt
Bedienung: Stränge einhängen, Stranglängen über die Verkürzung so einstellen, dass die Last möglichst symmetrisch hängt. WLL beachten (winkelabhängig) und Lastverteilung korrekt auslegen.
Oberfläche: schwarz KTL‑beschichtet oder galvanisch verzinkt
- Schwarz KTL‑beschichtet (Elektrophorese): gleichmäßige, hochwertige Beschichtung – optisch sauber, robust im Arbeitsalltag.
- Galvanisch verzinkt: helle Oberfläche – sinnvoll, wenn du eine verzinkte Ausführung bevorzugst.
Hinweis: Die passende Oberfläche hängt vom Einsatzbereich ab. Wenn du unsicher bist: kurze Anfrage über die Kontaktseite.
Konfiguration: so stellst du deine Ausführung zusammen
- Kettenstärke wählen: 6 mm, 8 mm, 10 mm oder 13 mm.
- Nutzlänge festlegen – passend zu Anschlagpunkten und Handling.
- Verkürzung nutzen: pro Strang die Länge einstellen, bis die Last sauber hängt.
- Oberfläche wählen: schwarz KTL‑beschichtet oder galvanisch verzinkt.
- Anschlagwinkel beachten: WLL ist winkelabhängig (0–45° vs. 45–60°).
- Lastverteilung prüfen: möglichst symmetrisch auf alle vier Anschlagpunkte verteilen.
Tipp: Für exakte WLL‑Werte je Kettenstärke nutze die Auswahlhilfen oben – oder frag kurz an, wenn du Sonderfälle hast.
Tragfähigkeit (WLL) & Anschlagwinkel – Auswahl über die passenden Tabellen
Bei 4‑Strang‑Gehängen beeinflussen Anschlagwinkel und Lastverteilung die zulässige Tragfähigkeit (WLL). Nutze für die Auswahl bitte die Tabellen je Kettenstärke: Anschlagkette 6mm, Anschlagkette 8mm, Anschlagkette 10mm.
Wenn du Sonderlängen oder eine spezielle Ausführung brauchst: Beratung anfragen.
Wenn du Sonderlängen oder eine spezielle Ausführung brauchst: Beratung anfragen.
Sicherheit, Normen & Dokumentation
Das Kettengehänge wird nach EN 818‑4 gefertigt; Komponenten (z. B. Haken) entsprechen je nach Ausführung der passenden Normenlage (häufig EN 1677‑1).
Inkl. Prüfzeugnis – geprüft & dokumentiert.
Bitte beachte: Nur im Rahmen der zulässigen Tragfähigkeit einsetzen, Winkel beachten, geeignete Anschlagpunkte wählen, keine unzulässigen Kantenbelastungen und Sichtprüfung vor jedem Einsatz.
Vorteile im Alltag
- 4× Verkürzungshaken – pro Strang schnell anpassen
- Stabile Lastführung über mehrere Anschlagpunkte
- Sauberer Lastsitz durch korrekt eingestellte Stranglängen
- Lasthaken mit Sicherungsfalle – sicher einhängen
- Oberfläche wählbar: schwarz KTL‑beschichtet oder galvanisch verzinkt
- Einzeln geprüft & dokumentiert – inkl. Prüfzeugnis
FAQ – 4‑Strang Anschlagkette GK8 mit Verkürzungshaken
Lieferung & Service
- Lieferzeit: i. d. R. 1–4 Werktage ab Lager Hamburg (Sonderausführungen abweichend)
- Fragen/Sonderfall: bitte über die Kontaktseite anfragen
Jetzt konfigurieren: 4‑Strang Anschlagkette GK8 mit Verkürzungshaken
Du willst Sonderlängen oder eine spezielle Ausführung? Schreib kurz – wir konfigurieren passend zur Vorgabe.
Tragfaehigkeit (WLL) - Anschlagkette GK8 (EN 818-4)
| Kettenstaerke | WLL 0-45° | WLL 45-60° |
|---|---|---|
| 6 mm | 2.360 kg | 1.700 kg |
| 8 mm | 4.250 kg | 3.000 kg |
| 10 mm | 6.700 kg | 4.750 kg |
| 13 mm | 11.200 kg | 8.000 kg |
| 16 mm | 17.000 kg | 11.800 kg |
| 20 mm | 26.500 kg | 19.000 kg |
| Technische Produktinformationen | |
|---|---|
| Bruchkraft | 45 kN |
| Innere Höhe Aufhängering | 110 |
| Innere Breite Aufhängering | 60 |
| Ketten-Güteklasse | 8 |
| Ketten-Nenngröße | 6 |
| Nennlänge Strang (mm) | 500 |
| GTIN | 4262562928116 |
| 1-Strang | 1120 |
| WLL (kN) | 11 kN |
| Norm | EN-818-4 |
| Material | Carbonstahl |
| Kettenstärke | 6mm |
| Länge | 0,5m |
| Endbeschlag | Lasthaken mit Hakensicherung |
| Ausführung | montiert |
| Oberfläche Kette | verzinkt |
